项目名称： 220kV输电线路覆冰在线监测系统建设

安装地点： 河北省邢台市 · 515国道沿线

杆塔位置： 001#塔

项目设备： 覆冰在线监测装置（重量式＋图像式双监测）

一、项目背景

邢台地区冬季降雪与大风天气频发，输电线路覆冰风险较高，特别是靠近 515国道的线路跨越段，由于风向复杂、地形变化大，导线覆冰厚度变化快，极易引发跳闸及机械负荷增大等运行风险。为提高线路冬季防冰雪能力，实现精确冰情监测，运维单位决定在 220kV柏中线001#塔部署覆冰在线监测装置，对重点区段进行实时监测和预警。

二、项目建设目标

• 实时监测导线覆冰厚度、增速及重量变化；

• 监控极端天气对线路的影响，提供预警；

• 结合图像监测辅助判断覆冰形态与冰层分布；

• 减少人工冬季巡线强度，提高运维效率；

• 为融冰、除冰决策提供准确依据。

三、施工与安装过程

1. 现场踏勘

施工人员对001塔进行线路环境评估，确认：

• 安装点导线净空、安全距离满足监测装置布设条件；

• 监测视野无遮挡，便于图像识别冰况；

• 设备太阳能电源可满足全年供电需求。

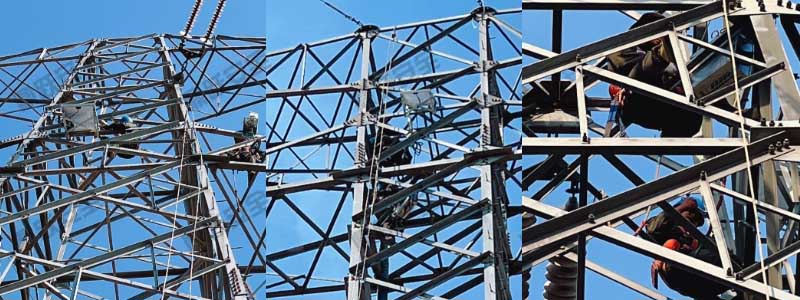

2. 装置部署

• 重量式传感器安装在导线上，用于实时感知覆冰引起的重量变化；

• 图像监控终端采用抱箍固定在塔身中部，对导线冰情进行清晰拍摄；

• 配置太阳能供电单元与锂电池，实现独立供电；

• 通信采用4G专网模块，确保数据实时上传。

3. 系统调试

• 设置覆冰报警阈值、图像采集频率、加权算法参数；

• 设备纳入冬季除冰监控平台集中管理；

• 完成编号绑定和实时数据回传测试。

4. 验收测试

经现场试验数据表明：

• 覆冰重量监测灵敏度高，误差小于 ±5%；

• 图像夜间红外补光效果良好，冰层轮廓清晰可见；

• 数据上传延迟小于 2 秒；

• 报警提示准确，可在后台实现即时预警。

四、项目成果

设备投入运行后，取得显著成效：

• 实时掌握001塔区段导线覆冰状况，降低因覆冰导致的跳闸风险；

• 前期一次极端降雪天气中，系统提前预警冰层快速增长，运维团队及时采取融冰措施；

• 巡线效率提升30%以上，减少冬季人力消耗；

• 图像与传感器数据相互印证，提高冰情判断精准度；

• 显著提升线路冬季运行安全水平。

五、用户评价

“001塔的在线覆冰监测系统运行稳定，在雪天及时发出预警，帮我们准确判断了冰情发展趋势，对冬季保电起到了关键作用。”
