项目名称：110kV仙八线分布式故障定位系统安装

安装位置： 广东省阳江市 · 石角区域

具体杆塔号： 21#杆塔

项目产品： 分布式故障定位装置（行波+故障录波一体化）

一、项目背景

110kV仙八线是阳江市区域内的重要输电通道，承担周边多个乡镇及工业负荷的电力供应任务。由于线路区段长、地形复杂，一旦发生故障，传统的人工巡线耗时长、效率低，容易造成停电范围扩大，影响用户供电稳定性。为进一步提升线路故障处理效率，运维单位决定在仙八线关键区段部署分布式故障定位装置，其中首批试点位置选在 21#杆塔。

二、安装目标

• 提升故障定位速度： 通过行波定位实现秒级故障点判断。

• 减少人工巡线时间： 从原来的数小时缩短至分钟级。

• 提高线路运行可视化水平： 通过后台系统实时监测波形、相位及电压电流变化。

• 快速响应线路跳闸与异常： 自动上传故障波形、定位距离及杆塔编号。

三、施工与安装过程

1. 现场勘查
   技术人员对仙八线21#及邻近杆塔环境进行查勘，确认安装点满足装置对避雷线间距、铁塔结构及通信条件要求。

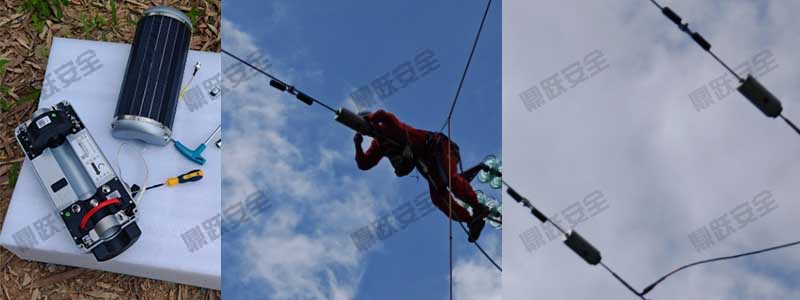

2. 装置固定与取电

• 装置采用铁塔抱箍方式固定在 21#杆塔横担下方。

• 分布式取电夹具直接从导线上感应取电，无需停电施工。

3. 通信与后台调试

• 采用 4G 专网通信方案上传数据。

• 完成系统参数设定、杆塔编号绑定、自动波形触发测试。

4. 功能验收测试

• 通过人工模拟故障信号，装置成功在系统中呈现波形并准确定位至“仙八线 21# — 22#区段”。

• 数据上传延迟小于 3 秒，定位误差小于 100 米。

四、项目成果

安装完成后，该线路具备以下能力：

• 故障定位时间由原来 2-3 小时缩短至不到 1 分钟。

• 后台自动生成故障区段报告，提升抢修效率 50%以上。

• 通过行波波形比对，实现单相接地、相间短路等故障特征快速辨识。

• 减少巡线人力投入，提高线路稳定运行水平。

五、客户评价

运维单位对本次施工及系统效果给予高度评价：

“装置安装后，首次线路异常跳闸即精准定位至 21#–22# 区段，大大缩短了处理时间，为提升我们线路安全性起到实质性的帮助。”
