一、需求分析

输电线路的覆冰及其引起的各类冰灾事故，严重危害了我国电力系统的安全运行。我国冰灾事故具有持续时间长、发生频率高、覆盖面积大等特点；微气象地区的严重覆冰会引起输变电设备电气性能和机械性能下降，严重覆冰引起过载荷、不均匀覆冰和不同时期脱冰引起张力差、绝缘子串覆冰闪络及覆冰导线舞动，这些都是造成覆冰事故的主要原因。

二、工作原理

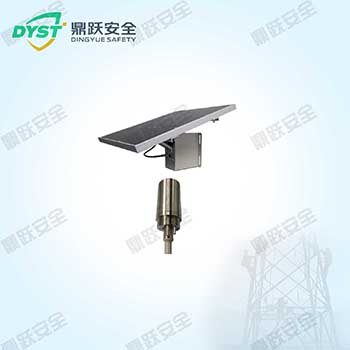

输电线路微波覆冰监测装置不需要停电安装，设备采用独特的微波检测技术并结合温度分析实现对各种类杆塔、绝缘子、输电线路等进行结冰情况的实时监控。系统传感器采用微波检测技术，基于微波信号对冰、水、空气等不同物质的反馈信号的区别实现对传感器敏感区域的结冰信息的监测，并根据信号的强弱以及传感器敏感区域结冰的分布信息进行结冰厚度的计算，可根据不同的结冰厚度信息设置结冰报警值，便于除冰系统的启动，主机实时对结冰信号进行采样、滤波、放大、AD转换，再经过我们的专有算法转换后，得到结冰速率及厚度值。当覆冰的厚度达到了预先设定的阀值后, 发出结冰告警信号，然后通过4G等无线网络传输到后台。实时评估结冰的危害，保障线路安全运行。

三、功能特点

1、能够实时在线监测铁塔区域结冰、覆冰厚度，环境温度、湿度、大气压力、风速、方向、雨量及光辐射，并自动存储和上传数据到后台；

2、能精准监测铁塔区域结冰厚度，分析结冰情况，并自动报警或提示；

3、具备机载系统的自检功能。自检内容主要包括机载系统的、网络通信状态、串口通信状态、传感网络状态及内部硬件信息。若自检存在异

常，则给出提示信息；

4、具备4G网络的情况下，可实现远程监测、数据分析等功能。支持中国电信、移动、联通运营商物联网专用SIM卡运行及APN配置；需能

够支持MQTT、输电I1接口规约等通信协议；

5、具有远程采集线路覆冰厚度和微气象等数据的功能；

6、具有自动分析数据并报警提示值班人员功能；

7、具有一个测试周期完成测量后，自动加热结冰传感器，以备下一周期循环工作监测；

8、采用高品质密封金属盒，具有良好的抗电磁干扰能力，封闭、防雷、IP66防雨、防尘功能；

9、采用高效的太阳能及蓄电池供电方式，耐高温低温能在-40℃~85℃正常工作、防覆雪；

10、数据具备安全加密功能，支持接入国网、南网统一后台；

11、低功耗设计阴雨天工作15天以上。

四、产品参数
