项目名称： 220kV仙南线可视化监测系统建设

安装地点： 广西桂林市 · 361乡道沿线

杆塔编号： 43#塔位

安装设备： 架空线路图像／视频监测装置（高清摄像＋AI智能分析）

一、项目背景

220kV仙南线跨越桂林市 361 乡道，道路两侧村民活动频繁，农业机械、运输车辆通行量较大，同时常出现临时施工、超高货物运输等情况，外破风险显著。传统巡线方式难以及时掌握突发状况，无法实现持续监测。

为进一步提升线路通道精细化管控水平，运维单位选择在 43#杆塔布设图像视频监测装置，对该关键道路跨越段实施全天候实时监管。

二、项目建设目标

• 实现对361乡道跨越段的24小时高清视频监测；

• 通过AI识别外破行为，如超高车辆、违章施工、异物靠近等；

• 减少人工巡线频率，提高巡检效率和准确性；

• 构建远程巡线体系，实现图像实时回传与历史检索；

• 快速预警潜在威胁，提高线路运行安全等级。

三、施工与安装过程

1. 前期现场勘查

技术人员对43#杆塔进行了详细踏勘，确认：

• 摄像头安装处视野可完整覆盖道路跨越区；

• 设备固定位置不影响导线安全净空距离；

• 太阳能板无遮挡，可稳定供电。

根据现场情况制定针对性监测方案。

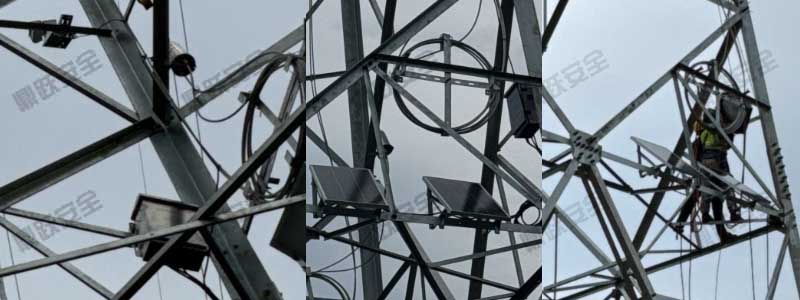

2. 设备安装

• 图像监测终端采用不锈钢抱箍固定在塔身约17–18米处；

• 摄像头朝向361乡道跨越区，视野覆盖道路与通道两侧；

• 安装太阳能供电组件＋储能电池，实现独立供电；

• 配套部署4G专网通信模块用于实时图像上传。

3. 系统调试

• 调整摄像头角度、清晰度、码率及补光策略；

• 关联后台系统，完成设备编号与杆塔信息绑定；

• 启用AI模型（外破检测、车辆识别、异常移动监测等）。

4. 现场测试与验收

通过多轮功能验证：

• 视频延迟约1秒，画面清晰稳定；

• 夜视红外补光效果良好，监测距离≥80米；

• AI识别准确率 ≥95%；

• 告警消息可在后台实现秒级推送。

四、项目成果

设备投入运行后效果显著：

• 361乡道跨越段实现不间断可视化监管；

• 成功提前发现处于通道附近的施工车辆、农用机械等外破隐患；

• 远程巡线替代大量人工巡查，效率提升约40%；

• 提供实时图像与历史视频，支持事故溯源和运维决策；

• 提高线路运行安全性，避免外破事件风险。

五、用户评价

“43#塔位监测设备投入运行后，我们能实时看到道路情况，AI告警也非常及时，避免了多起潜在风险，对提升通道管理能力帮助巨大。”
